Как заменить экран iPhone своими руками
Замена экрана iPhone своими руками — самый частый самостоятельный ремонт, и он действительно выполним: модуль меняется целиком, паять ничего не нужно. Сложность не в самой замене, а в том, что вокруг неё: проклейка, шлейфы толщиной с фольгу и винты, которые нельзя перепутать местами. Ниже — как это устроено на самом деле, без «делается за пять минут» и без запугивания.
Кому эта затея по силам, а кому нет
Начнём с честного фильтра, потому что он экономит больше денег, чем любой совет по инструменту. Замена экрана обычно получается у тех, кто уже разбирал что-то мелкое и паяное — наушники, приставку, ноутбук, — у кого есть нормальный свет, ровный стол и пара свободных часов без спешки. Такой человек, даже если что-то пойдёт не так, поймёт, на каком шаге он ошибся.
А вот когда за это браться не стоит, и дело не в «руках»:
- Телефон единственный и нужен завтра. Если что-то пойдёт не так, вы останетесь без связи на неопределённый срок — деталь ещё нужно будет заказать заново.
- На телефоне есть что терять. Не сделанный бэкап и «потом разберусь» — самая дорогая часть этой истории.
- Модель свежая и дорогая. Чем новее аппарат, тем дороже модуль и тем обиднее испортить его при первой же попытке.
- Внутри уже кто-то был. После прошлого вскрытия проклейка и винты могут быть не на своих местах, и разборка пойдёт не по учебнику.
Если ваш случай в этом списке — дальше можно читать просто чтобы понимать, за что вы платите мастеру. Это тоже полезно.

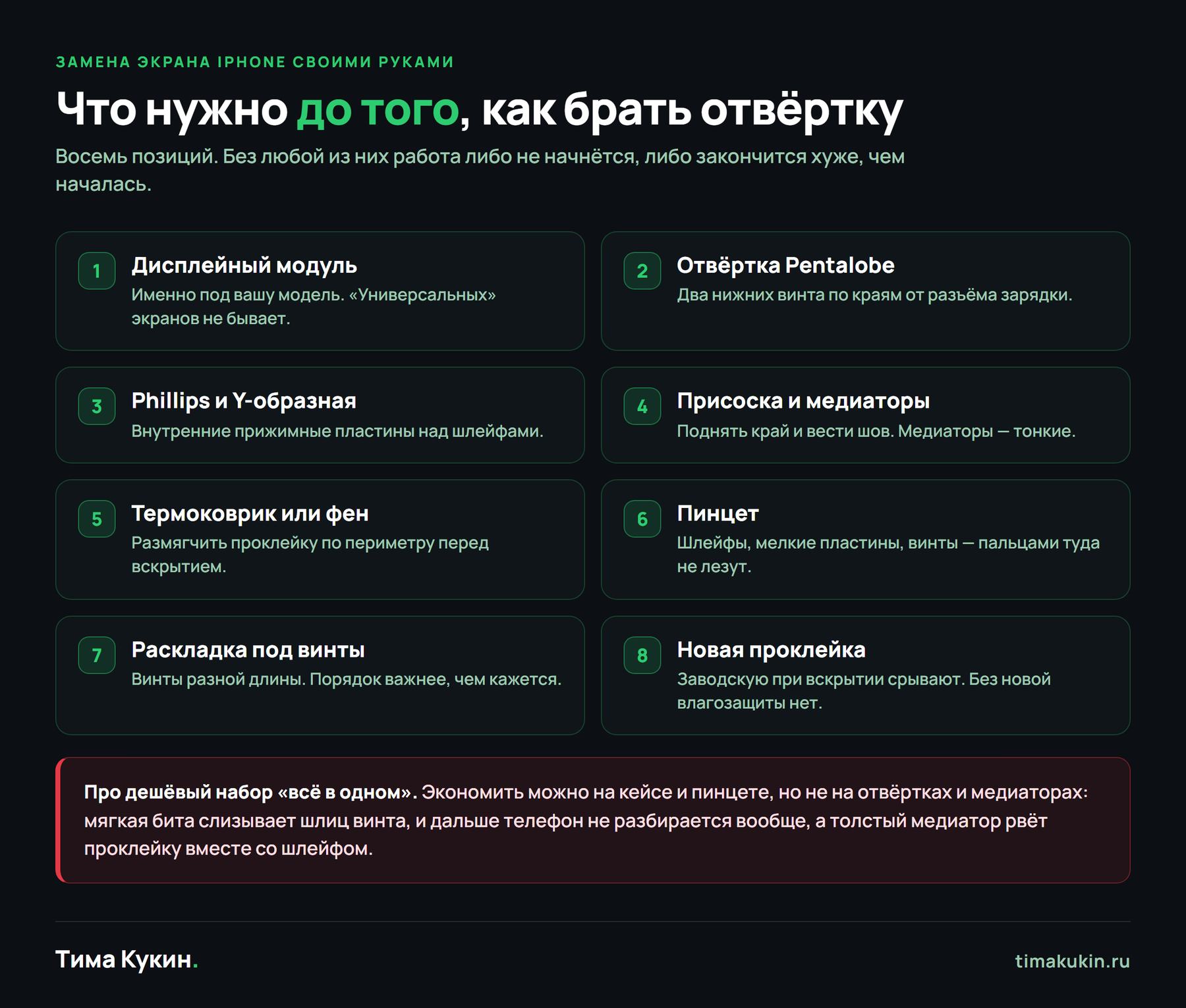

Что понадобится из инструмента
Набор небольшой, но заменить в нём что-то «похожим» не выйдет: винты у iPhone под свои шлицы, а проклейку по периметру голыми руками не победить.
Отдельно про дешёвый набор «всё в одном» с маркетплейса. Как кейс с пинцетом и лопатками он вполне рабочий, и ради одного ремонта покупать профессиональный смысла нет. Но два предмета в нём обычно негодные, и именно они решают исход:
- Отвёртки. Мягкая бита слизывает шлиц крошечного винта с первого же нажима. Винт после этого не выкрутить ничем, и телефон просто перестаёт открываться.
- Медиаторы. Толстый пластик не идёт по шву, а лезет вглубь — и рвёт проклейку вместе со шлейфом.
И главное — сам модуль. Он бывает разного происхождения и сильно разного качества, от этого зависит и картинка, и то, появится ли потом предупреждение в настройках. Мы разбирали это отдельно в статье оригинальный дисплей или копия — почитайте до покупки, а не после.
Подготовка: что сделать до того, как возьмёте отвёртку
Половина неудачных ремонтов проигрывается ещё до вскрытия. Пять вещей, которые стоит сделать заранее:
- Сделайте резервную копию. Экран может не заработать, и тогда вытащить данные с телефона, у которого нет изображения и тача, станет отдельной задачей.
- Посадите аккумулятор пониже. Работать с сильно заряженной батареей опаснее: если её случайно проткнуть или замкнуть, реакция будет заметно бодрее.
- Приготовьте место. Ровный стол, яркий верхний свет, ничего лишнего вокруг. Не на диване и не на коленях: уроненный на ковёр винт с iPhone вы не найдёте.
- Придумайте, куда класть винты. Магнитный коврик, а если его нет — обычный лист бумаги, на котором нарисован телефон, и винты втыкаются в свои места. Это не педантизм, причина — в следующем разделе.
- Проверьте новый модуль до установки. Его можно подключить к разобранному телефону и включить, не собирая корпус. Обнаружить брак на этом этапе гораздо приятнее, чем после полной сборки.
И заранее решите, что будете делать, если не получится. Телефон, разобранный «до упора» и привезённый в пакетике, чинится дольше и дороже, чем просто телефон с разбитым экраном.

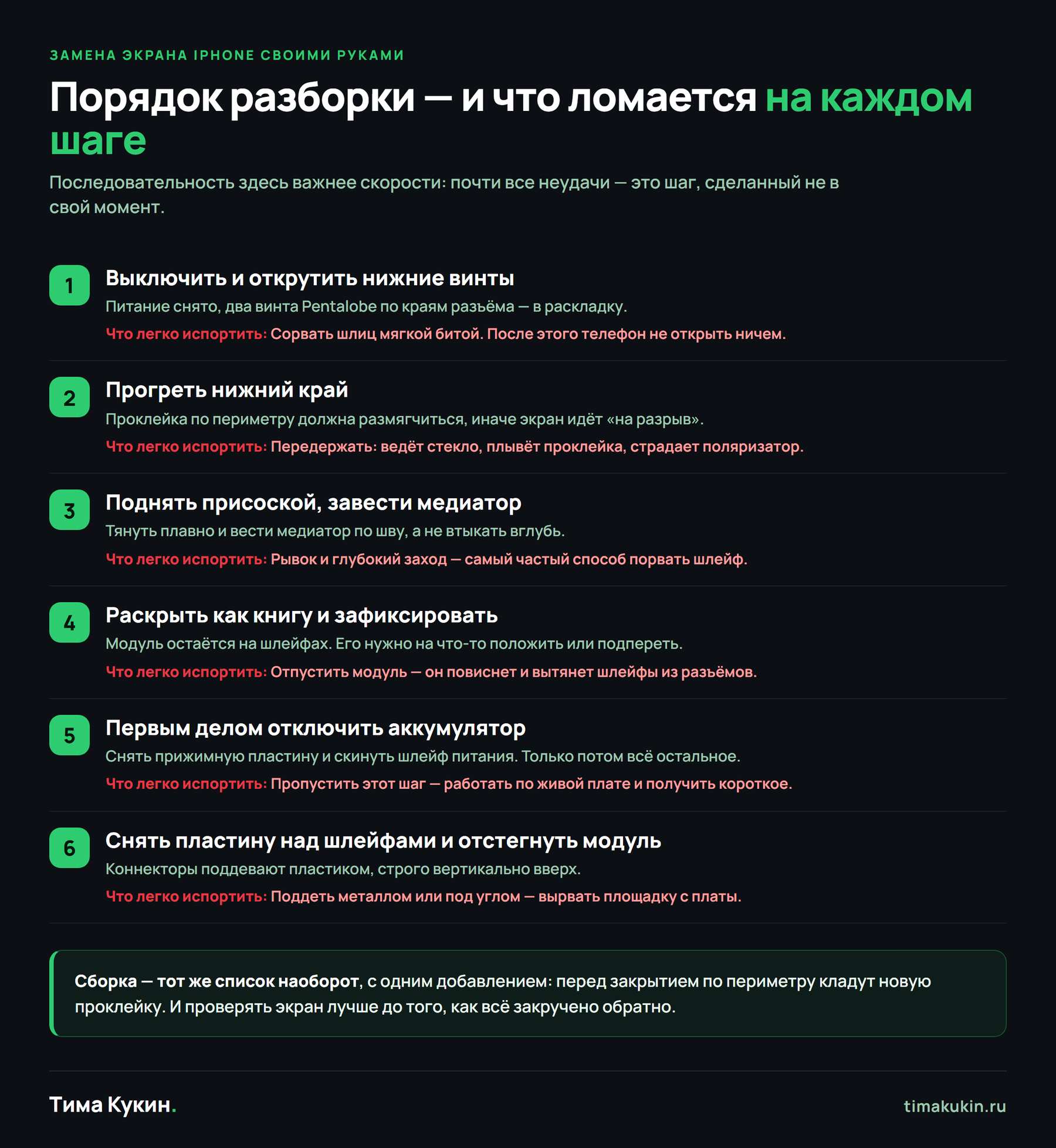

Как разбирается iPhone: порядок и что легко испортить
Экран у iPhone держится на двух вещах: паре нижних винтов и проклейке по всему периметру. Проклейку нужно размягчить теплом, иначе вы будете не открывать телефон, а отрывать от него экран — со всеми последствиями.
Два момента, на которых спотыкаются чаще всего, стоит проговорить отдельно.
Экран открывается как книга, а не как крышка. Снизу к модулю идут шлейфы, и если поднять переднюю панель рывком вверх, они рвутся первыми. Модуль поднимают с нижнего края и раскрывают вбок, оставляя верх как петлю, — а дальше его нужно на что-то опереть, потому что висящий на шлейфах экран тянет их из разъёмов собственным весом.
Аккумулятор отключают первым. Не дисплей, не датчики — именно шлейф питания, сразу после того, как открыли телефон и сняли прижимную пластину. Пока батарея подключена, любое случайное касание пинцетом по плате — это короткое замыкание на живой схеме. Это единственный шаг, порядок которого нельзя менять ни при каких обстоятельствах.
Сами коннекторы шлейфов снимаются строго вертикально вверх и только пластиком. Металлический пинцет, заведённый под углом, вырывает контактную площадку прямо с платы — и это уже не замена экрана, а другой ремонт совсем другого уровня.
Что беречь внутри
Внутри мало мест, где можно ошибиться необратимо, но они есть.
- Шлейфы и их порядок. Их несколько, они разной длины и идут к разным разъёмам. Снимать и ставить их нужно в понятной вам последовательности — иначе при сборке легко подложить один под другой и передавить прижимной пластиной.
- Винты разной длины. Это главная ловушка всей затеи. Винты выглядят одинаково, но короткие и длинные стоят в разных местах не случайно: длинный, закрученный не туда, уходит глубже, чем позволяет конструкция, и упирается в то, во что упираться не должен. Внешне телефон при этом собран идеально.
- Прижимные пластины. Каждая закрывает свою группу разъёмов и ставится на своё место. Перепутать их местами — значит либо не притянуть контакт, либо продавить его.
- Зона датчиков у выреза. Там же, где динамик и датчики, живут компоненты Face ID. При замене экрана их не снимают и никуда не переносят — они остаются в аппарате, и именно поэтому Face ID сам по себе от замены дисплея не теряется. Теряют его тогда, когда задевают эту зону инструментом.
- Пыле-влагозащитная проклейка. Заводскую при вскрытии срывают всегда, восстановить её нельзя — только заменить новой при сборке.
Чем это чаще всего кончается

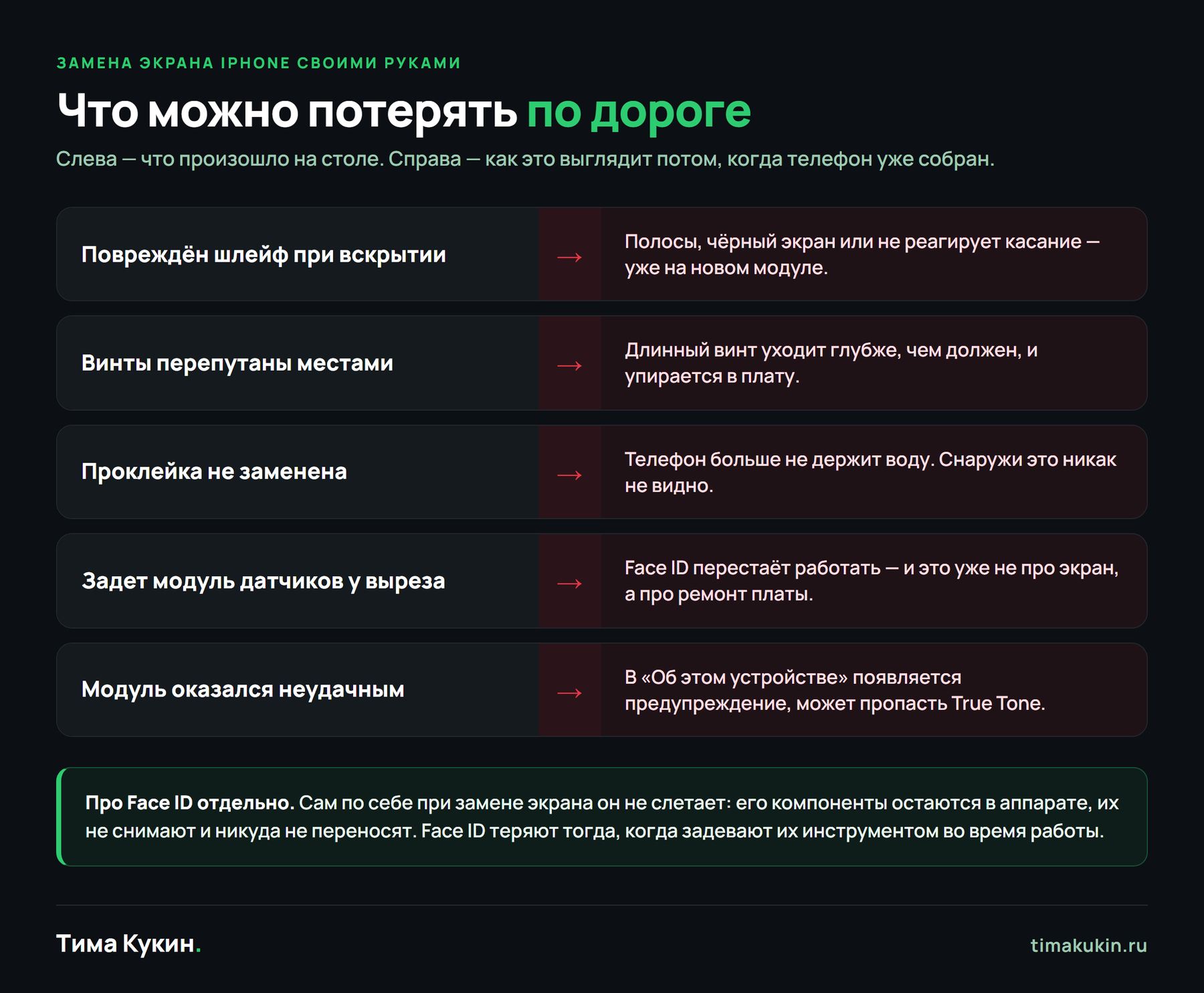

Самая полезная часть статьи, и заодно самая неприятная. Вот что реально приносят после самостоятельной замены экрана — не «в теории возможно», а то, что видно на приёмке.
Пара пояснений к таблице.
Полосы и чёрный экран на новом модуле — это почти всегда не брак детали, а повреждённый или недожатый шлейф. Как отличить одно от другого по характеру картинки, разобрано в статье про полосы на экране iPhone.
Face ID — отдельная тема, вокруг которой много мифов. Коротко: при аккуратной замене экрана он остаётся родным и продолжает работать, потому что его компоненты вообще не покидают аппарат. Если он всё-таки пропал, дело в повреждении, а не в самом факте замены — подробнее в статье не работает Face ID.
Предупреждение о неподлинной детали и пропавший True Tone — не поломка, а реакция системы на неоригинальный модуль. На работу телефона это не влияет, но убрать запись из настроек нельзя.
И тихая проблема, которая всплывает позже всех, — влагозащита. Собранный без новой проклейки телефон выглядит и работает нормально ровно до первого дождя или мокрых рук. Что бывает дальше — в статье про iPhone, попавший в воду.
Сборка и проверка
Сборка идёт тем же списком наоборот, но с одной важной перестановкой: проверять телефон нужно до того, как всё закручено и заклеено. Подключите шлейфы нового модуля, поставьте прижимные пластины, верните шлейф аккумулятора — и включите аппарат, не закрывая корпус.
Что стоит проверить на этом этапе:
- изображение — равномерная подсветка, без полос, пятен и засветов по краям;
- касание по всей площади, включая самые углы и края;
- Face ID или Touch ID — то, что есть на вашей модели;
- слышно ли собеседника в разговорном динамике;
- гаснет ли экран, когда подносите телефон к уху;
- автояркость и True Tone, если он был раньше.
Только после этого — новая проклейка по периметру, закрыть, ровно прижать по всему контуру и закрутить нижние винты. Если что-то из списка не работает, разбирать собранный и заклеенный телефон обратно заметно неприятнее, чем ещё открытый.
Когда точно не стоит делать самому
Есть случаи, когда самостоятельная замена — почти гарантированный второй заход. Это телефон после падения, у которого повело рамку (новый модуль в такой корпус не сядет ровно и треснет снова), аппарат после воды, телефон, который уже разбирали, и ситуация, когда помимо экрана что-то ещё работает не так — греется, быстро садится, не заряжается. В последнем случае экран может оказаться вообще не причиной.
Если решите не рисковать: у нас замена экрана — от 2 500 ₽ за работу, точную сумму под ключ по вашей модели назовёт мастер, потому что она зависит от выбранного модуля. Варианты покажем и объясним разницу — решение за вами. Ориентиры по услугам есть на странице цен, подробности про саму услугу — на странице замены экрана iPhone.
По Барнаулу работаем двумя способами: мастер приезжает к вам — выезд и диагностика бесплатные — либо забираем телефон в мастерскую и привозим обратно. На работу и установленную запчасть даём гарантию. Контакты и вызов мастера — здесь.
И последнее. Если вы уже начали и что-то пошло не так — не собирайте всё обратно «как было» и не пытайтесь дожать силой. Сложите снятые детали и винты отдельно и принесите так: по разложенным частям почти всегда понятно, что произошло, и это дешевле, чем разбираться в последствиях второй попытки.
Пошагово
- Шаг 1. Бэкап и подготовка места — Сделайте резервную копию, посадите аккумулятор пониже. Приготовьте ровный стол, яркий свет и раскладку под винты — магнитный коврик или лист бумаги со схемой телефона.
- Шаг 2. Выключите телефон — Полностью выключите аппарат, а не блокируйте экран. Все дальнейшие шаги — только на выключенном.
- Шаг 3. Открутите нижние винты — Два винта Pentalobe по краям от разъёма зарядки. Отвёртка должна сидеть в шлице плотно: сорванный шлиц не выкручивается ничем.
- Шаг 4. Прогрейте нижний край — Проклейка по периметру должна размягчиться. Грейте равномерно и без фанатизма — перегрев ведёт стекло и плавит проклейку.
- Шаг 5. Поднимите край присоской — Присоску ставят у нижнего края и тянут плавно, без рывка. Задача — не открыть, а сделать щель под медиатор.
- Шаг 6. Пройдите шов медиатором — Ведите тонкий медиатор по периметру, разделяя проклейку. Не вгоняйте его вглубь — там шлейфы.
- Шаг 7. Раскройте экран как книгу — Верх остаётся петлёй, модуль откидывается вбок. Обязательно обоприте его — висящий экран вытягивает шлейфы из разъёмов.
- Шаг 8. Первым отключите аккумулятор — Снимите прижимную пластину и скиньте шлейф питания. Это единственный шаг, порядок которого нельзя менять: дальше вы работаете по обесточенной плате.
- Шаг 9. Отстегните шлейфы дисплея — Открутите пластину над разъёмами экрана и сенсора, поддевайте коннекторы пластиком строго вертикально вверх. Винты — сразу в раскладку, по местам.
- Шаг 10. Снимите старый модуль — Отложите его в сторону. Если на вашей модели с модуля нужно перенести штатные детали — делайте это аккуратно и не меняйте местами компоненты у выреза.
- Шаг 11. Подключите новый и проверьте до сборки — Подсоедините шлейфы нового модуля, верните пластины и шлейф аккумулятора, включите телефон, не закрывая корпус. Проверьте картинку, касание по всей площади, Face ID или Touch ID, динамик и автояркость.
- Шаг 12. Уложите новую проклейку — Старую снимите полностью, остатки уберите. Новую ленту кладут по всему периметру — без неё влагозащиты не будет.
- Шаг 13. Закройте и прижмите — Опустите модуль, следя, чтобы ни один шлейф не остался прижатым краем. Равномерно прижмите по всему контуру.
- Шаг 14. Закрутите винты и проверьте ещё раз — Верните нижние винты — те самые, что снимали в начале. Повторите короткую проверку: изображение, тач по углам, датчик приближения при звонке.
Если на каком-то шаге что-то пошло не так или нет уверенности — остановитесь и вызовите мастера. Часто это дешевле, чем исправлять последствия неудачной самостоятельной разборки.
Частые вопросы
Честный ответ — заметно дольше, чем у мастера, и точное время назвать нельзя: оно зависит от модели, состояния проклейки и того, разбирали ли телефон раньше. Планируйте так, чтобы вас никто не торопил, и не начинайте, если телефон нужен через час.
При аккуратной работе — да. Компоненты Face ID при замене дисплея не снимают и не переносят, они остаются в аппарате, поэтому привязка не слетает. Face ID теряют не от самой замены, а когда задевают зону датчиков у выреза инструментом.
Так система реагирует на неоригинальный или непрошитый модуль. Это не поломка: телефон работает штатно. Убрать запись из «Об этом устройстве» нельзя, а True Tone у части модулей сохраняется, у части — нет.
Задача — размягчить проклейку, а не нагреть аппарат целиком. Бытовой фен для этого слабоват и греет слишком широко: легко перестараться и повести стекло. Термоковрик или фен для радиодеталей управляемее и безопаснее.
Да, и делать это нужно первым же действием после вскрытия. Пока батарея подключена, любое случайное касание по плате — короткое замыкание на живой схеме, и последствия у него бывают куда дороже экрана.
Заводская проклейка при вскрытии срывается всегда. Если при сборке положить новую ленту по периметру, базовая защита вернётся, но повторить заводской уровень дома сложно. Без новой проклейки телефон не держит влагу вообще, и снаружи это никак не видно.
Чаще всего это недожатый или повреждённый шлейф, реже — неудачный модуль. Разберите и проверьте, что коннекторы сели ровно и ни один шлейф не прижат краем корпуса. Если не помогло — лучше остановиться и показать телефон мастеру, пока проблема не стала дороже.
Не собирайте обратно силой и не пытайтесь «дожать». Сложите снятые детали и винты отдельно и принесите телефон так — по разложенным частям обычно сразу видно, что произошло. Собранный наспех аппарат чинится дольше и дороже.
Иногда да — если всё прошло гладко. Но в стоимость самостоятельной замены честно входит и риск: испорченный модуль, потерянная влагозащита или задетый шлейф превращают экономию в переплату. У нас замена экрана — от 2 500 ₽ за работу, точную сумму под ключ назовёт мастер.
